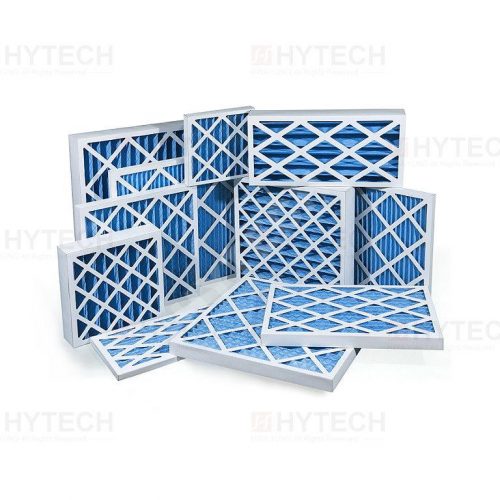

拋棄式 初級過濾網
FEATURES
產品特色
- 楔形褶疊具最大的過濾面積，供氣流通過助長集塵能力，其於高性能及長時間之需求中被廣泛接受。
- 也適用於可變風量系統，使用扣夾，即可安裝於箱體裡。
- 濾網可依客戶需要彈性設計，可選擇材質、摺紙厚度、濾材效率、風量及入風口尺寸。
- 各種尺寸、規格及任何特殊功能皆可客製化。
- 各式特殊客製化設計，種類繁多不及備載，歡迎洽詢及參考實績單元。
規格表 Specification
材質、使用條件
| 外框 Frame |
紙框、鍍鋅鐵框、鋁框、不銹鋼框、環保塑膠框 Paper Frame, Galvanized Steel, Aluminum, Stainiess Steel, Glycan |
|
| 濾材 Media |
不織布棉和合成纖維混紡 Special Belended of Nonwoven Cotton and Synthetic Fibers |
玻璃纖維紙 Fiberglass |
| 支撐網 Support Grid |
抗蝕性的金屬支撐網，採楔型結構 Anticorrosion Metal Support Grid w/Radial Wedge Pleats |
|
| 最高溫度 Temperature |
40°C | 60°C |
| 最高濕度 Humidity % RH |
98% (無結露狀態下) 98% (No condensation state) |
100% (無結露狀態下) 100% (No condensation state) |
測試條件
| 測試方法 Test Method |
比色法 Dot Spot Efficiency (in NBS) |
比重法 Arrestance (in AFI) |
比重法 Arrestance (in AFI) |
| 30~35% | 90~94% | 65~94% | |
| ASHRAE Standard 52.1-1992 (Equal to EN 779) | |||
濾材：不織布棉和合成纖維混紡(Special Belended of Nonwoven Cotton and Synthetic Fibers)
風量及尺寸表 (尺寸標示：HxWxD mm)
| 效率(%) Efficiency |
通稱尺寸 (WxHxD)(inch) Nominal Size |
實際尺寸 (WxHxD)(mm) Actual Size |
額定風量(CMH) Rated Capacity |
壓力損失 (Pa) Pressure Drop |
||
| 比色法 Dot Spot Efficiency (in NBS) |
比重法 Arrestance (in AFI) |
初期壓損 INITIAL P.D |
最終壓損 FINAL P.D |
|||
| 30~35 | 90~9 | 12x24x1 | 289x595x22 | 1700 | 87 | 130 |
| 16x25x1 | 390x619x22 | 2380 | ||||
| 20x20x1 | 492x492x22 | 2380 | ||||
| 20x24x1 | 492x595x22 | 2800 | ||||
| 24x24x1 | 595x595x22 | 3400 | ||||
| 12x24x2 | 289x595x45 | 1700 | 65 | 130 | ||
| 20x20x2 | 492x492x45 | 2380 | ||||
| 20x24x2 | 492x595x45 | 2800 | ||||
| 24x24x2 | 595x595x45 | 3400 | ||||
| 12x24x4 | 289x595x95 | 1700 | 50 | 130 | ||
| 24x24x4 | 595x595x95 | 3400 | ||||
濾材：玻璃纖維(Fiberglass)
風量及尺寸表 (尺寸標示：HxWxD mm)
| 效率(%) Efficiency |
通稱尺寸 (WxHxD)(inch) Nominal Size |
實際尺寸 (WxHxD)(mm) Actual Size |
額定風量(CMH) Rated Capacity |
壓力損失 (Pa) Pressure Drop |
|
| 比重法 Arrestance (in AFI) |
初期壓損 INITIAL P.D |
最終壓損 FINAL P.D |
|||
| > 65 | 12x24x1 | 289x595x22 | 1020 | 36 | 125 |
| 16x20x1 | 390x492x22 | 1140 | |||
| 16x25x1 | 390x619x22 | 1420 | |||
| 20x20x1 | 492x492x22 | 1420 | |||
| 20x25x1 | 492x619x22 | 1770 | |||
| 24x24x1 | 595x595x22 | 2050 | |||
| > 65 | 12x24x2 | 289x595x45 | 1020 | 63 | 125 |
| 16x20x2 | 390x492x45 | 1140 | |||
| 16x25x2 | 390x619x45 | 1420 | |||
| 20x20x2 | 492x492x45 | 1420 | |||
| 20x25x2 | 492x619x45 | 1770 | |||
| 24x24x2 | 595x595x45 | 2050 | |||
